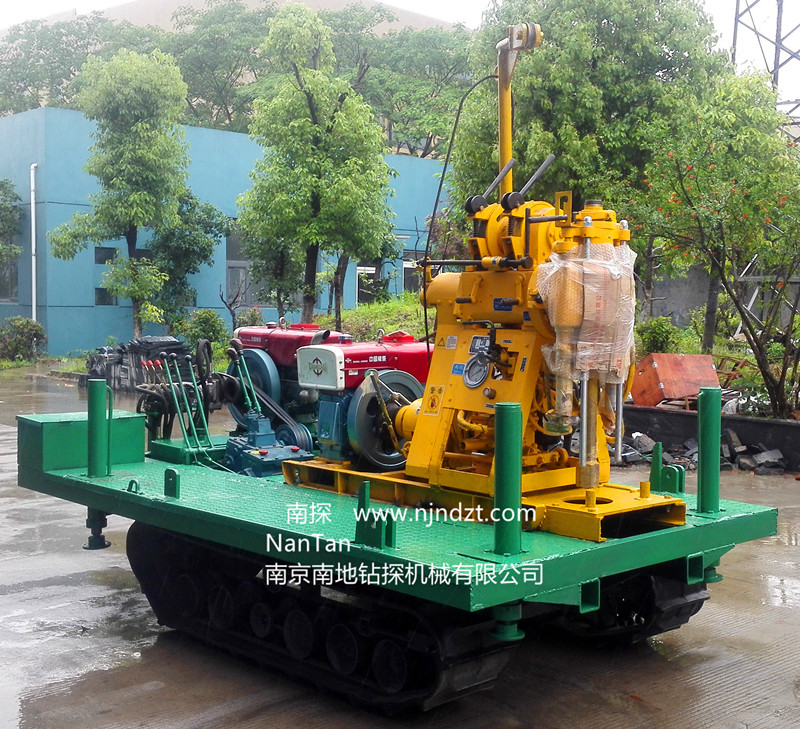

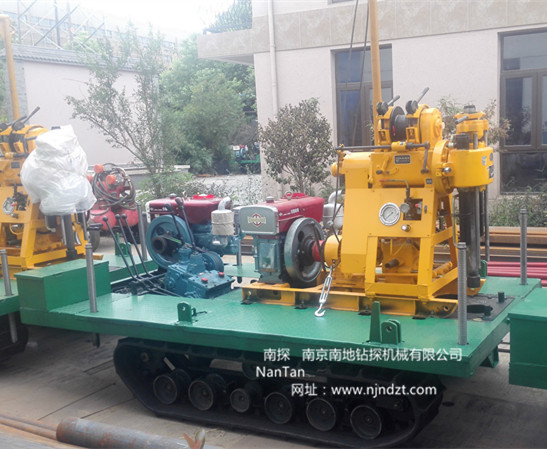

XY-1-L-01-A（B）型履帶鉆機及人字形四角架鉆塔
一、簡介 XY-1-L-01-A(B)型履帶鉆機及人字形四角架鉆塔，是將橡膠履帶底盤、動力（柴油機或電機）、鉆機、A型為4組手動支撐腿B型為4組液壓支撐腿、鉆機平臺、6米高人字形四角架起落鉆塔、水泵等共同組裝在一個機架上。鉆機、水泵一個動力（柴油機或電機），橡膠履帶底盤一個動力（柴油機或電機）帶動，互不干擾。該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，適用于地質、冶金、煤炭、水文、建筑工程、水電工程、公路、鐵路、港口、城建、橋梁、壩基等建筑物的工程地質勘察、淺層探礦、礦山坑道、水井、小型灌漿孔、爆破孔等的鉆進。該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以給該鉆機在城市中施工帶來方便，同時適用于野外和泥地等復雜場地。
2、大大減輕工人勞動強度，提高效率。
3、起落塔為利用卷揚機帶動鋼絲繩拉伸，方便可靠，攜帶方便。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、XY-1型鉆機介紹及主要技術參數
XY-1型鉆機是一種具有油壓自動給進的輕便鉆機。額定鉆孔深度100米，鉆進深度根據地層情況而定。可根據地層的不同選用合金、金剛石、復合片等鉆頭進行鉆進；可鉆2-9級的砂質粘土及基巖層等。
1.技術參數：鉆進深度：100
開孔直徑( mm)：75-150 ，終孔直徑( mm)：75-150
鉆桿直徑( mm)：42 ，鉆孔傾角 ：90-75°
2．回轉器:立軸轉速(三檔)(r/min)：142,285,570
立軸行程 (mm)：450，立軸最大給進壓力(KN)：15
立軸最大起重力(KN)：25
立軸空載向上最大移動速度(m/min) ：3
3.卷揚機：最大起重量(一速單繩)(KN)：10，鋼絲繩直徑：9.3mm
4.水泵類型：臥式單缸雙作用，最大壓力(MPa)：1.2 ，工作壓力(MPa)：0.7
5.油泵類型：齒輪泵，額定壓力：8MP
6.動力機 柴油機：ZS1100，額定功率(KW)：12.1 額定轉速 (r/min)：2200
電動機 ：Y132M-4 額定功率 ( KW)：7.5 額定轉速 (r/min)：1440
注:本鉆機動力配備標準配置為柴油機，如果需配置電動機,需由用戶訂貨時提出.
四、橡膠履帶底盤主要技術參數
1.理論速度前進檔（Km/h）：0.9、2.0、2.7、3.2、8.3、13
2.倒檔（Km/h）：0.9、2.1
3.額定載重質量（T）：4.0
4.額定爬坡度（°）：上坡35，下坡35
5.最小離地間隙：200
6.履帶型號：350*90*48
7.履帶節距：90
8.履帶軸中心距：1100
9.履帶長度:2000
10.履帶接地長度：1450
11.接地壓強（KPa）：<35
五、履帶傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
六、整機外形尺寸(長*寬*高）：2800*1600*2000(mm)
七、整機重量：2300-2600(kg)
